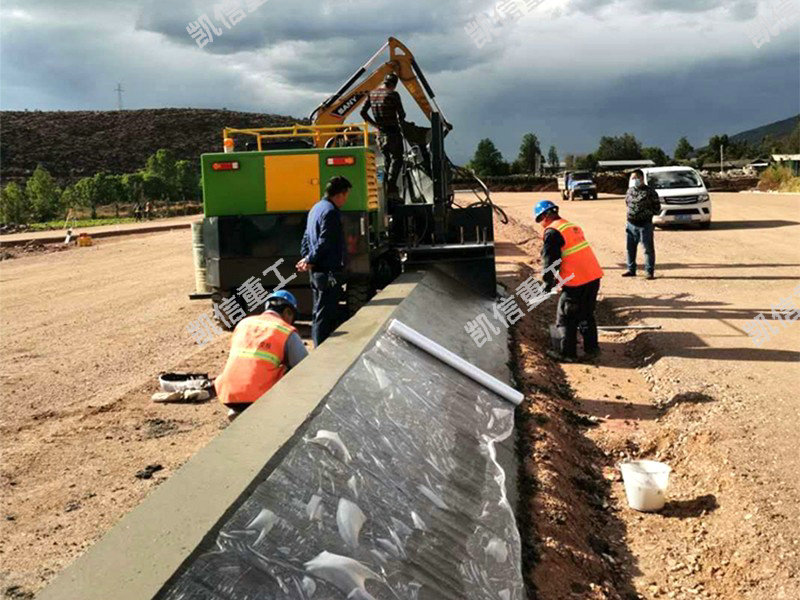

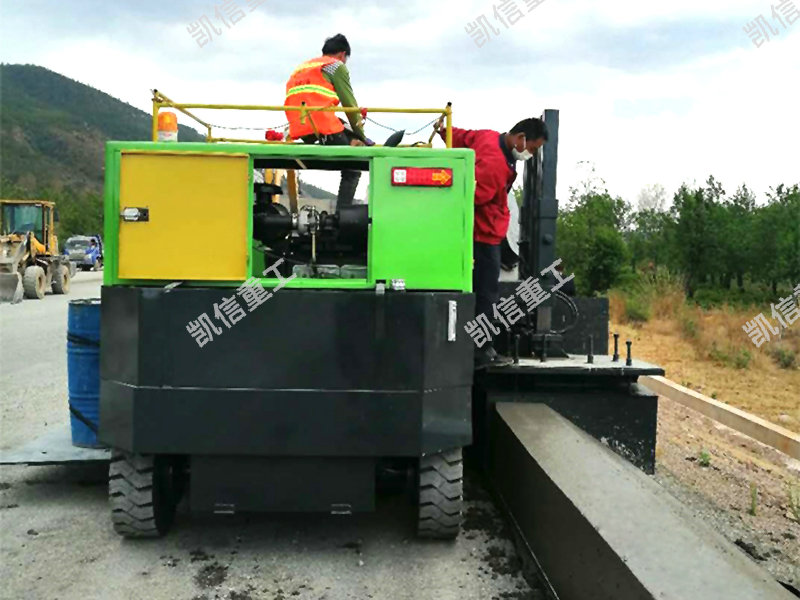

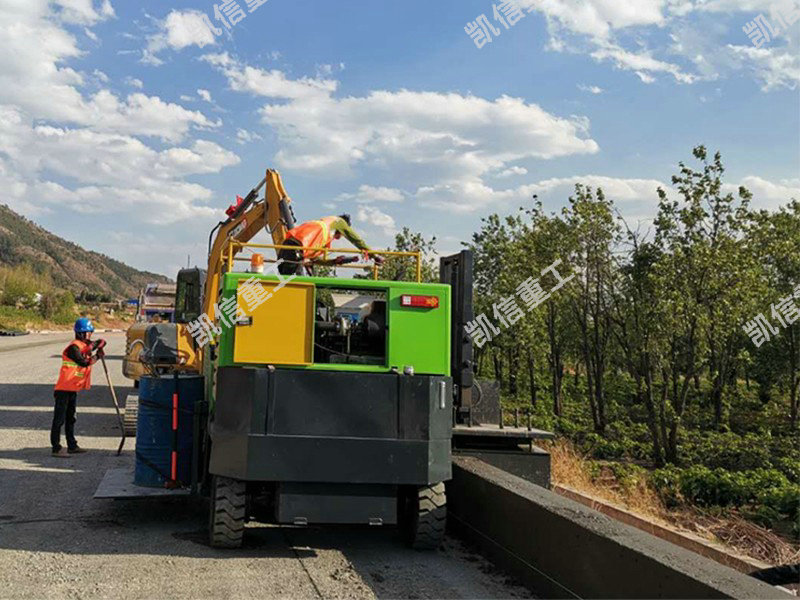

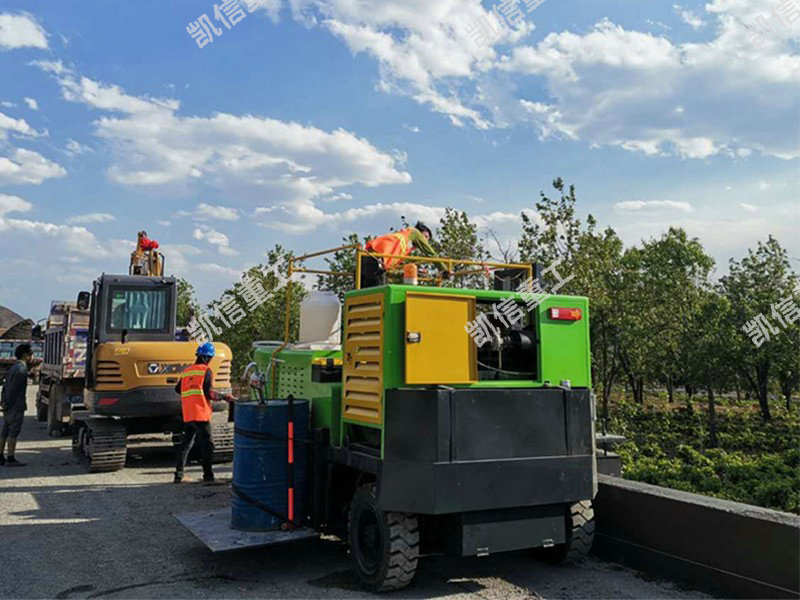

一、混凝土邊坡滑模成型機用途

●用于混凝土路緣石滑膜成型

●用于混凝土路平石滑膜成型

●用于混凝土路邊石滑膜成型

●用于混凝土攔水帶滑膜成型

二、混凝土邊坡滑模成型機結構特點

行走結構有柴油發電機組、變頻器、電機、減速機、變速箱、前后橋、車輪、液壓轉向等機構組成。

實現行走、調速、轉向、加載并對液壓執行元件準確的控制。采用該機施工既減輕了工人的勞動強度，同時提高了工作效率和質量，優越的性價比成為現在滑模施工中機型。該機具有自動沿引線找方向及平面的功能，并且模具液壓自動提升，大大提高了施工質量及效率。路緣石滑模工藝的優點既是:效率高，外形美，成本低，質量高、使用壽命長。

三、混凝土邊坡滑模成型機性能及參數

發動機：D4100

發動機功率：30.1KW

發電機功率：30KW

成型尺寸：（80-100）*500mm以內

外形尺寸：5000*2150*2470

整機重量:4.5T

五、混凝土邊坡滑模成型機操作示意圖

1、設備開機前檢查線路、燃油油位、液壓油油位、減速機齒輪油位、發動機水箱水位、發動機機油油位、蓄電池電壓、螺絲是否松動等。

2、發電機組的使用方法

1）、發電機組的啟動步驟：把發電機組總電源開關撥到關閉狀態。打開蓄電池閘；打開鑰匙開關；按下啟動按鈕。

2）、發電機組的調節步驟：調節油門；看頻率表，頻率達到40Hz-50Hz之間且電壓達到380V-400V即可鎖緊油門；鎖緊油門后打開發電機組總電源開關。此時發電機組電源已經送往設備總配電箱。名稱詳圖在2-1.1

3、路緣石滑模機操控箱的使用方法

1）.確認發電機組已經啟動；發電機組儀表盤上面電壓顯示在380V-400V之間；發電機組總電源開關已打開。

2）.確認通電后打開操控面板上總電源鑰匙開關（如圖3-1.1所示）；控制箱通電后變頻器操控面板顯示HZ數（變頻器操控面板嚴禁私自調試否則后果自負）；然后試下各項功能，確認無誤后即可開始施工使用。

4、遙控器的使用方法

1）.配電箱通電后打開急停按鈕（向上擰）；按下啟動按鈕，指示燈亮綠燈；此時可用遙控操作機器（鍵位示意圖為圖4-1.1）。

5、自動調平裝置的使用方法

1）將縱坡控制器的鋁夾頭塞進高度調節架的安裝座中（見圖5-1.1），控制面板朝向后方（滑膜機前進的反方向），擰緊夾持螺釘，使之固定住。

2）將傳感臂、滑桿(或滑靴)裝配好后扣在縱坡控制器的傳感器軸上（見圖5-1.2），傳感器軸的銑切平面(支緊平面)應朝向控制面板一側，擰緊傳感臂上的支頭螺釘。調節配重，使傳感霄在自由狀態下與水平線大致成60°角。

3）將控制器輸出開關撥向“ STANDBY＂(等待)，并用螺旋電纜線將控制器和主機接通，向控制器送電。（見圖5-3.1）

4）為了迅速準確地找到靜區中心線，首先應使控制器的靜區接近于0，一般將靈敏度調節旋鈕置于刻度9（若置于10，靜區為0，上下指示燈均亮，則無法調節）。接著轉動高調節架上方手柄，調節控制器高度，使上下指示燈均滅，此時即可基本認定滑桿(或滑靴)處在控制設定的假想靜區中心線上，然后將靈敏度調節旋鈕轉到5（或6），此時靜區范圍擴大為大約±1.5mm，這樣既保證了儀器的靈敏度，又不會因震動等因素使儀器過敏動作。

5）將輸出開關撥向ON，找平儀即開始工作、根據路況，適當調靈敏度兩節旋鈕。
